Cosa rende gli ingranaggi della ruota dentata essenziali per una trasmissione di potenza affidabile?

Cosa sono gli ingranaggi del pignone?

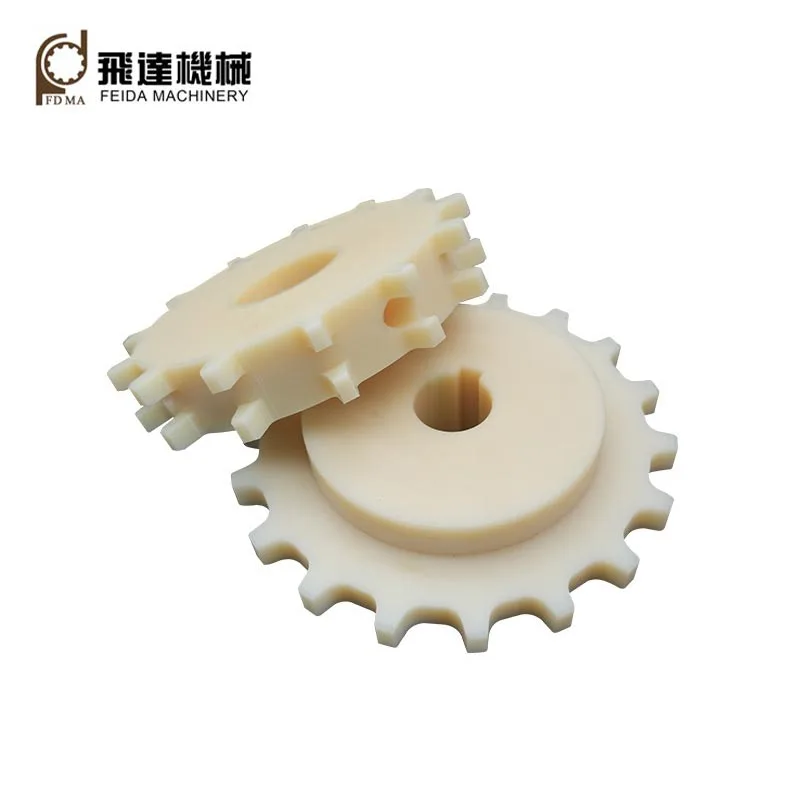

Gli ingranaggi della ruota dentata sono componenti meccanici dentati progettati per impegnarsi con una catena e trasmettere il movimento rotatorio. I denti si inseriscono negli spazi tra le maglie della catena, consentendo alla coppia di spostarsi da un albero motore a un albero condotto. Questo impegno positivo distingue i sistemi di pignoni dai meccanismi di trasmissione basati sull'attrito.

Un tipico ingranaggio della ruota dentata può essere costituito da un foro centrale, un mozzo, un corpo e denti lavorati con precisione. A seconda dell'attrezzatura, le ruote dentate possono essere prodotte come semplici componenti a piastra o come modelli con mozzo più grandi destinati ad applicazioni pesanti.

Nei macchinari industriali, gli ingranaggi dentati adeguatamente progettati aiutano a mantenere un movimento prevedibile durante la gestione di condizioni operative impegnative. La loro costruzione relativamente semplice li rende pratici anche per apparecchiature che richiedono una sostituzione o una manutenzione regolare.

Come funzionano gli ingranaggi della ruota dentata

Il principio di funzionamento è semplice. Un pignone motore è collegato ad un albero rotante. Quando il pignone gira, i suoi denti si innestano nei rulli o nelle maglie della catena. La catena si muove attorno al pignone e trasferisce la forza meccanica ad un altro pignone collegato ad un albero condotto.

Il rapporto tra dimensione del pignone e velocità della catena influisce direttamente sul sistema di trasmissione. Un pignone motore più piccolo può produrre un rapporto di velocità e coppia diverso rispetto a un pignone più grande. Gli ingegneri devono quindi considerare il numero di denti e il rapporto di trasmissione previsto durante la progettazione dei macchinari.

Caratteristiche principali e costruzione

Sebbene gli ingranaggi dei pignoni possano sembrare semplici, diversi dettagli dimensionali e strutturali determinano se un componente funzionerà in modo affidabile.

Applicazioni comuni degli ingranaggi a catena

La versatilità della trasmissione a catena rende gli ingranaggi a pignone adatti a molti sistemi meccanici. La loro capacità di trasmettere carichi considerevoli senza fare affidamento sull'attrito è particolarmente utile negli ambienti industriali.

I pignoni si trovano anche in motociclette, biciclette, macchinari compatti, apparecchiature di sollevamento, macchinari per la lavorazione alimentare e sistemi di automazione specializzati.

Materiali utilizzati per gli ingranaggi della ruota dentata

La selezione del materiale ha un'influenza diretta sulla resistenza all'usura, sulla capacità di carico, sulla resistenza alla corrosione, sulla stabilità dimensionale e sulla durata complessiva. La scelta corretta dipende dall'applicazione e non dalla semplice selezione del materiale più duro disponibile.

Importanti fattori di selezione

La selezione degli ingranaggi della ruota dentata basata solo sulle dimensioni visive è una delle cause più comuni di problemi di trasmissione prematuri. Acquirenti e ingegneri dovrebbero valutare l'ambiente operativo completo prima di effettuare un ordine.

1. Compatibilità catena:Confermare la serie della catena, il passo, le dimensioni dei rulli e altre specifiche pertinenti.
2. Numero di denti:Selezionare il numero di denti appropriato in base ai requisiti di velocità, coppia e rapporto di trasmissione.
3. Dimensioni foro e albero:Controllare il diametro del foro, la sede della chiavetta, i requisiti delle viti di fissaggio e la configurazione di montaggio.
4. Capacità di carico:Considerare il carico continuo, il carico di picco, il carico d'urto e la coppia di spunto.
5. Velocità operativa:I sistemi ad alta velocità possono richiedere un'attenzione particolare alla geometria dei denti, all'equilibrio, alla lubrificazione e all'allineamento.
6. Condizioni ambientali:Polvere, acqua, sostanze chimiche, temperatura ed esposizione esterna possono influenzare la scelta del materiale.
7. Trattamento superficiale:Il trattamento termico o i rivestimenti protettivi possono migliorare la resistenza all'usura o alla corrosione, se appropriato.
8. Precisione dimensionale:Una lavorazione corretta è essenziale per un innesto coerente della catena e un funzionamento stabile.

Ingranaggi a ruota dentata e ingranaggi convenzionali

Sia gli ingranaggi a ruota dentata che gli ingranaggi convenzionali trasmettono potenza meccanica, ma funzionano in modo diverso e sono adatti a diversi progetti di sistema.

Per le applicazioni che richiedono il posizionamento flessibile dell'albero o interassi relativamente lunghi, la trasmissione a catena e pignone può essere una soluzione pratica. Gli ingranaggi diretti possono essere più adatti laddove l'installazione compatta, il posizionamento preciso e il funzionamento ad alta velocità sono le preoccupazioni principali.

Manutenzione e risoluzione dei problemi

Anche gli ingranaggi della ruota dentata realizzati con precisione possono subire un'usura prematura quando il sistema di trasmissione non viene sottoposto a una manutenzione adeguata. Una routine di manutenzione preventiva dovrebbe riguardare sia il pignone che la catena.

• Controllare l'usura dei denti:Denti uncinati, affilati o irregolari possono indicare un'usura eccessiva o problemi legati alla catena.
• Controllare la tensione della catena:Un allentamento eccessivo o una tensione eccessiva possono aumentare lo stress meccanico.
• Verifica l'allineamento:I pignoni disallineati possono causare un carico non uniforme e un'usura accelerata della catena.
• Mantenere la lubrificazione:Una lubrificazione adeguata riduce l'attrito e aiuta a controllare l'usura.
• Ispezionare il montaggio:Elementi di fissaggio allentati, sedi di chiavetta danneggiate o movimento dell'albero devono essere corretti tempestivamente.
• Sostituire insieme i componenti usurati quando necessario:L'installazione di un nuovo pignone con una catena molto usurata può ridurre la durata del nuovo componente.

Cosa dovrebbero verificare gli acquirenti prima di ordinare

Acquistare pignoni per macchinari industriali non è semplicemente un confronto di prezzi. Un componente a basso costo che non si adatta alla catena o alle condizioni operative può comportare tempi di inattività, sostituzioni ripetute e maggiori spese di manutenzione.

1. Richiedi le specifiche dimensionali complete.
2. Confermare la compatibilità con la catena esistente o pianificata.
3. Controlla i materiali disponibili e le opzioni di trattamento termico.
4. Verificare le tolleranze di lavorazione per le dimensioni critiche.
5. Discutere i requisiti personalizzati di foro, sede per chiavetta, mozzo e dente, quando necessario.
6. Chiarire le quantità di produzione e i requisiti di imballaggio per gli ordini all'ingrosso.
7. Richiedi disegni tecnici o campioni per applicazioni complesse.
8. Valutare le capacità produttive del fornitore e il processo di controllo qualità.

Per i produttori di macchinari OEM, i pignoni personalizzati possono essere particolarmente preziosi. È possibile produrre un componente in base alle dimensioni effettive dell'albero dell'apparecchiatura, ai requisiti di trasmissione, ai limiti di installazione e all'ambiente di lavoro previsto invece di forzare la progettazione del macchinario per accogliere un componente standard.
