Quali costosi guasti a valle derivano da lacune trascurate del processo di produzione degli alberi scanalati?

1. La finitura di precisione post-tempra compensa la distorsione geometrica della spline indotta dal calore

Molte officine subappaltatrici eseguono tutte le fresature delle scanalature prima della tempra, senza finitura secondaria dopo la tempra. La ridistribuzione delle sollecitazioni interne indotta dal raffreddamento innesca la flessione dell'albero, la deviazione del passo dei denti e gli errori di parallelismo dei fianchi che non possono essere corretti mediante una lavorazione preliminare a stato morbido. Sotto la coppia d'urto alternata tipica delle macchine agricole e da costruzione, solo i denti scanalati parziali sopportano il carico trasmesso, generando una concentrazione di stress alle radici dei denti e rotture precoci per fatica. Feida‑Machining riserva un sovrametallo di finitura controllato, eseguendo la rettifica di scanalature di precisione dopo la tempra e il rinvenimento. Le tolleranze geometriche critiche, tra cui la spaziatura dei denti, il parallelismo dei fianchi e la coassialità dell'albero, rimangono entro i limiti delle specifiche DIN5461, garantendo una condivisione uniforme del carico su più denti e prolungando la durata di servizio dei componenti in ambienti operativi con carichi di impatto ciclici.

2. Il processo interno end-to-end conserva registrazioni complete di tracciabilità dei materiali e dei processi

Quando il taglio delle materie prime, la lavorazione delle scanalature, il trattamento termico e la finitura superficiale sono suddivisi tra più subappaltatori esterni, i produttori non possono mettere insieme archivi unificati a livello di lotto, inclusi MTC di acciaio, registri della temperatura di raffreddamento e rapporti finali di ispezione dimensionale. Gli audit internazionali delle gare d'appalto di macchinari richiedono la completa tracciabilità dei componenti; le catene di approvvigionamento frammentate comportano il rifiuto della prequalificazione. Feida completa l'intero flusso di lavoro produttivo all'interno della propria struttura. Ciascun lotto memorizza l'identificazione della barra grezza, le registrazioni della curva del trattamento termico e i dati di ispezione della CMM. Al momento della spedizione sono disponibili pacchetti completi di documenti in lingua inglese, che aiutano i clienti OEM a soddisfare i requisiti di audit dei fornitori senza costosi test ripetuti da parte di terzi.

3. La qualità controllata della superficie del fianco del dente elimina i rischi di usura e corrosione da sfregamento

I fianchi dei denti scanalati ruvidi e scarsamente rifiniti creano microasperità. Un piccolo slittamento relativo tra l'albero e il mozzo accoppiato sotto la vibrazione continua generata dalla macchina produce detriti di ossido abrasivo (corrosione da sfregamento). Queste particelle dure circolano all'interno del gioco di accoppiamento e abradono continuamente le superfici di contatto, aumentando il gioco e provocando rumore di trasmissione ed eventuale grippaggio. Feida ottimizza i parametri di velocità di avanzamento per le operazioni di rettifica delle scanalature, ottenendo superfici dei fianchi dei denti costanti e a bassa rugosità. La qualità controllata della superficie riduce i micropunti di contatto che provocano danni da sfregamento, stabilizzando le prestazioni di trasmissione a lungo termine per macchinari mobili che operano all'aperto esposti a polvere e vibrazioni.

4. La revisione del DFM in fase iniziale identifica i rischi della struttura spline prima dell'investimento formale negli strumenti

Numerosi fornitori di componenti personalizzati seguono rigorosamente i disegni dei clienti senza effettuare una valutazione della producibilità. Alcuni raggi di raccordo della radice della spline definiti dal disegno, sezioni a parete sottile dell'albero o combinazioni insolite di larghezza del dente creano rischi di cricche da raffreddamento difficili da risolvere o requisiti di tolleranza irraggiungibili. I problemi emergono solo dopo aver ordinato gli utensili da taglio e prodotto i prototipi, costringendo a revisioni dei disegni, spese aggiuntive per gli utensili e slittamenti nella pianificazione del progetto. Il team di ingegneria meccanica di Feida effettua la valutazione DFM in fase di RFQ, esaminando i raccordi di distensione della radice della spline, la distribuzione dello spessore della sezione e la realizzabilità della tolleranza. Le potenziali modalità di guasto indotte dalla produzione vengono segnalate prima della realizzazione degli utensili, riducendo i costosi cicli di riprogettazione in fase avanzata per i progetti di sviluppo di nuovi prodotti OEM.

5. L'abbinamento del grado del materiale bilancia gli obiettivi di resistenza agli urti e di durezza superficiale

Una selezione impropria della qualità dell'acciaio crea risultati prestazionali contrastanti: l'acciaio al carbonio a bassa lega raggiunge la durezza superficiale ma manca di tenacità del nucleo e si fessura sotto carichi d'urto improvvisi; il materiale sovralegato comporta un rischio eccessivo di distorsione da raffreddamento e aumenta inutilmente il costo dei componenti. Feida seleziona e verifica l'acciaio del pezzo in lavorazione in base ai requisiti documentati di coppia e carico d'urto dell'apparecchiatura. I parametri di tempra sono ottimizzati per bilanciare la resistenza all'usura del fianco del dente e la resistenza agli urti del nucleo dell'albero, evitando sia la frattura fragile della radice del dente che la rapida abrasione del fianco per diverse applicazioni di macchinari in condizioni di lavoro.

6. I protocolli di ispezione dimensionale specifici del progetto garantiscono la coerenza tra lotti

Gli ordini di alberi scanalati personalizzati in piccoli lotti spesso ricevono solo una verifica dimensionale a campione. Senza liste di controllo fisse degli elementi di ispezione che coprono lo spessore dei denti, l'errore cumulativo del passo e il run-out, si verificano notevoli variazioni di prestazioni tra i lotti di produzione. Quando vengono assemblate in macchinari finiti, le proprietà incoerenti di adattamento delle scanalature causano tassi di guasti sul campo sparsi. Feida applica liste di controllo di ispezione personalizzate per ogni ordine di albero scanalato personalizzato, eseguendo misurazioni CMM sugli indicatori chiave della geometria della scanalatura. Criteri di accettazione uniformi vengono applicati lotto per lotto, stabilizzando l'intercambiabilità per le linee di assemblaggio di produzione in serie OEM.

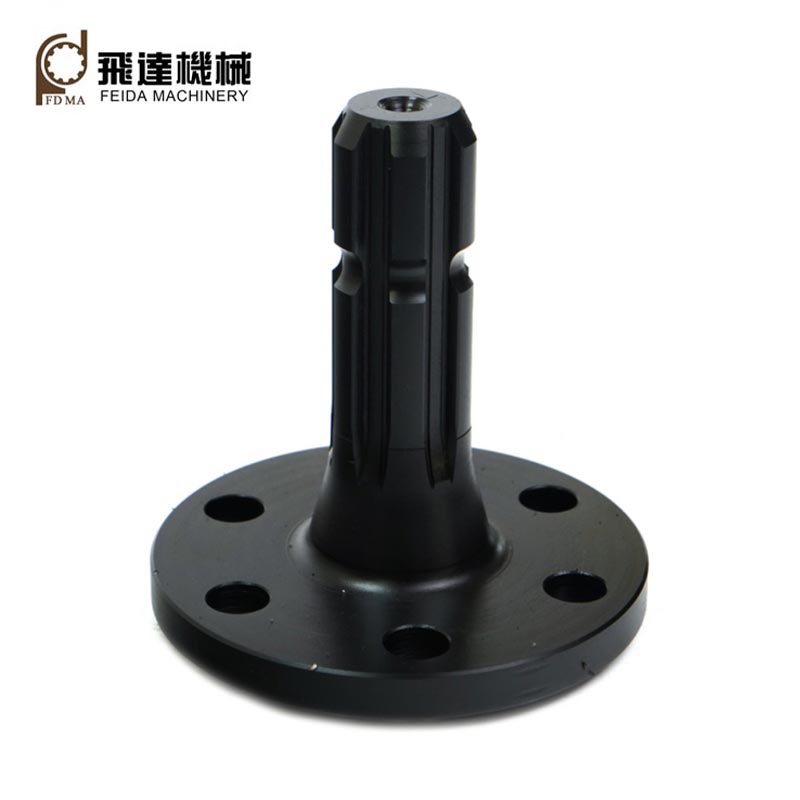

Il servizio personalizzato Feida-Machining per alberi scanalati rettangolari fornisce finitura delle scanalature post-trattamento termico, revisione della producibilità DFM in fase iniziale e documentazione di ispezione tracciabile del batch completo. Conforme agli standard DIN5461, riduce i rischi di frattura per fatica delle scanalature, usura da sfregamento, squalifica da audit e riprogettazione in fase avanzata per gli acquirenti OEM di macchinari agricoli, edili e di trasmissione generale in tutto il mondo.
