Alberi scanalati

Personalizzati dalla fabbrica Feida Machinery, gli alberi scanalati sono componenti meccanici dotati di creste o denti e funzionano ingranando con scanalature nei componenti accoppiati, trasferendo la coppia ai componenti accoppiati. Oltre a trasmettere la coppia, hanno anche funzioni come l'assorbimento del disallineamento, l'aumento della resistenza, la riduzione delle vibrazioni e del rumore, la semplificazione del montaggio e dello smontaggio, lo scorrimento assiale, ecc. La nostra serie di alberi scanalati include Albero scanalato rettangolareEAlbero scanalato ad evolvente.

Parametro principale:

Modulo:M0.5-5

Grado di precisione: ISO/DIN 6-10

Numero di denti: maggiore è il numero di denti, maggiore è la capacità di carico

Angolo di pressione: i valori comuni sono 30, 37,5 e 45 gradi.

Un angolo di pressione più piccolo offre una maggiore capacità di carico; angoli più grandi sono migliori per le connessioni scorrevoli.

Diametro primitivo: il cerchio di riferimento teorico.

Due tipi comuni:

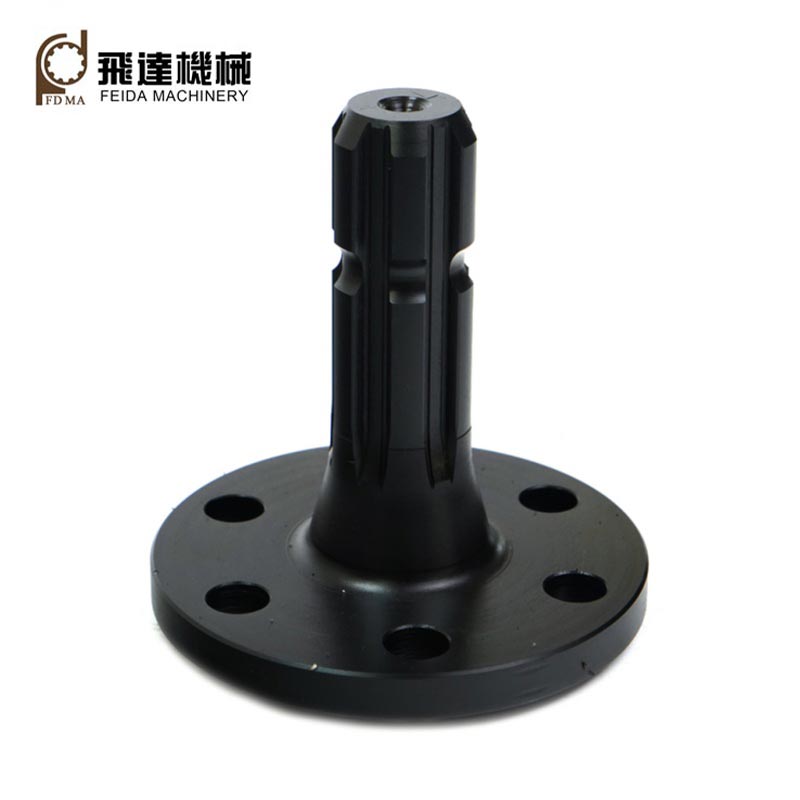

1. Alberi scanalati rettangolari: grazie ai denti diritti con parti superiori e radici rettangolari (piatte), presentano i vantaggi di un design semplice, bassi costi di produzione e facilità di lavorazione e ispezione.

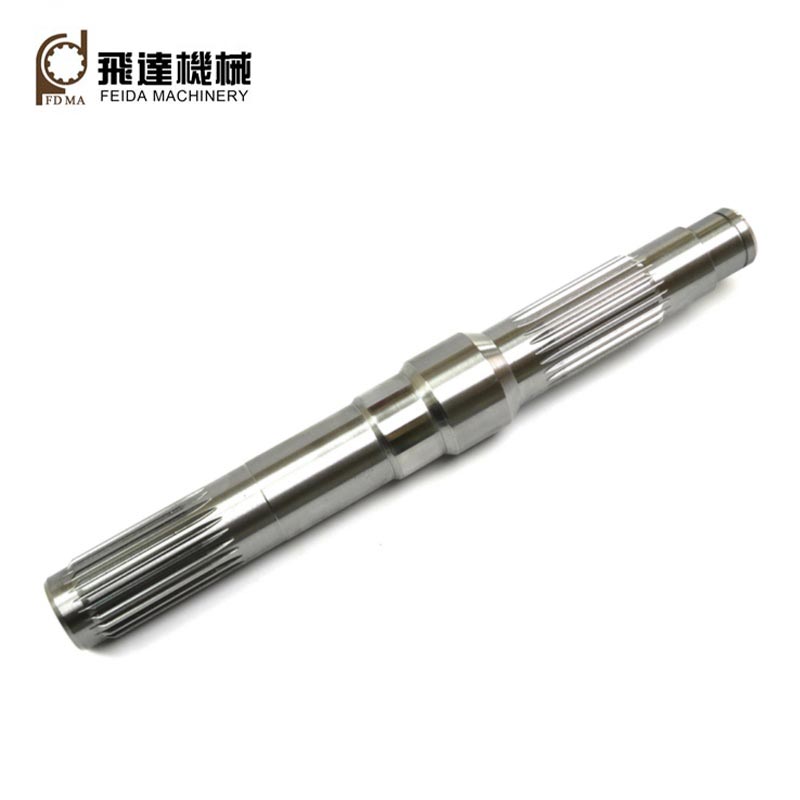

2. Alberi scanalati ad evolvente: presentano curve ad evolvente (simili ai denti degli ingranaggi), radici dei denti arrotondate, passo uniforme, con conseguente funzione autocentrante, elevata capacità di carico, elevata resistenza e intercambiabilità.

Applicazione:

Gli alberi scanalati ad evolvente sono adatti per connessioni con carichi elevati, requisiti di elevata precisione di centraggio e grandi dimensioni. Sono generalmente utilizzati in un'ampia gamma di applicazioni, come sistemi di propulsione automobilistica, meccanismi di sterzo, motori di barche, sistemi di eliche, argani, motori di aerei, cambi, differenziali, scatole di trasferimento, ecc.

Dopo oltre 30 anni di sviluppo, Feida Machinery ha ora tre stabilimenti: uno per componenti di trasmissione meccanica, uno per pezzi di precisione personalizzati e uno per parti in lamiera. Siamo in grado di produrre alberi scanalati di alta qualità utilizzando tecniche di lavorazione scanalate CNC (ad esempio, dentatura, sagomatura, brocciatura, rettifica, ecc.) e materie prime di alta qualità (ad esempio, 40Cr, 42CrMo, 20CrMnTi, 6061, 7075, ecc.).
