Cosa rende affidabili gli ingranaggi conici diritti in metallo per la trasmissione di potenza industriale?

2026-09-18 0 Lasciami un messaggio

Ingranaggi conici dritti in metallosono componenti meccanici compatti progettati per trasmettere il movimento rotatorio e la coppia tra alberi che si intersecano, comunemente dove è richiesto un cambio nella direzione di trasmissione. La loro geometria a denti diritti conferisce loro una costruzione relativamente semplice e li rende adatti a molti meccanismi industriali in cui sono importanti un trasferimento di potenza affidabile, un'installazione compatta, costi di produzione controllabili e una manutenzione semplice.

Per gli acquirenti, tuttavia, la scelta dell'ingranaggio adatto implica molto più che la semplice scelta del diametro o del numero di denti. Il tipo di materiale, la durezza, il rapporto di trasmissione, l'angolo di pressione, la disposizione dell'albero, la precisione dei denti, la larghezza della faccia, la velocità operativa, la lubrificazione, la precisione di montaggio e il carico previsto sono tutti fattori che influenzano le prestazioni effettive. Questa guida spiega le considerazioni chiave in termini pratici e mostra come un ingranaggio adeguatamente specificato può aiutare a ridurre l'usura prematura, il rumore eccessivo, la mancata corrispondenza dimensionale e i costi di manutenzione imprevisti.

Sommario

Cosa sono gli ingranaggi conici dritti in metallo
Principali caratteristiche strutturali
Considerazioni sui materiali e sul trattamento termico
Come il design influenza le prestazioni
Applicazioni industriali
Cosa dovrebbero verificare gli acquirenti prima di ordinare
Produzione e controllo qualità
Problemi comuni e loro cause
Ingranaggi conici diritti e ingranaggi conici a spirale
Ingranaggi conici dritti in metallo personalizzati
Domande frequenti
Conclusione

1. Cosa sono gli ingranaggi conici diritti in metallo

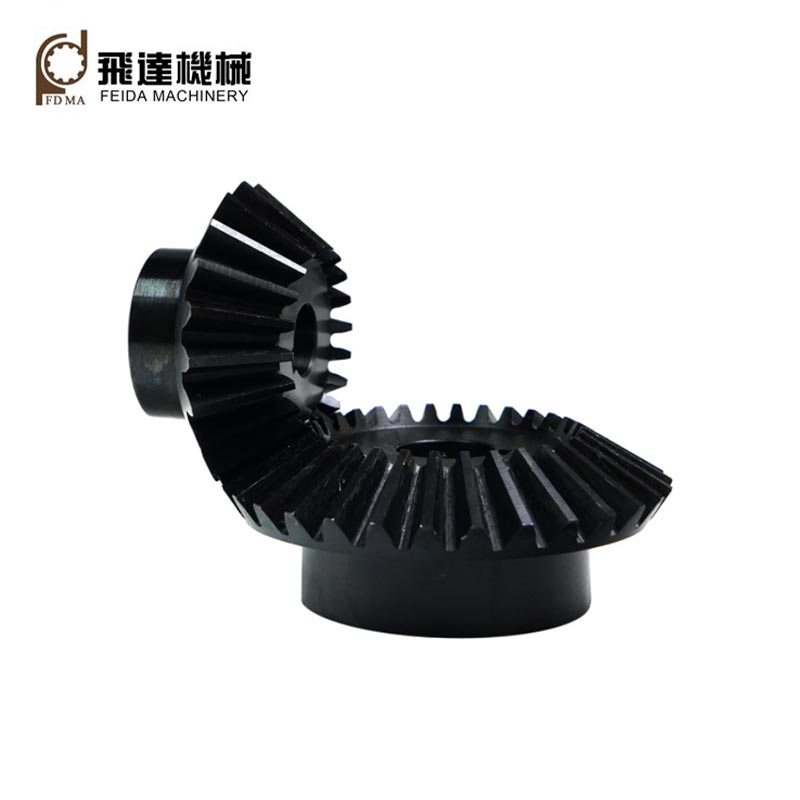

Gli ingranaggi conici dritti in metallo sono ingranaggi conici con denti dritti disposti lungo la superficie di un cono primitivo. Quando una coppia di ingranaggi conici ingrana, può trasferire il movimento tra alberi che si intersecano cambiando la direzione della trasmissione di potenza.

Rispetto agli ingranaggi cilindrici cilindrici, la geometria di un ingranaggio conico è più tridimensionale perché le dimensioni dei denti cambiano lungo la larghezza della faccia. La forma del dente, il cono del passo, l'angolo dell'albero, la larghezza della faccia, il gioco e la posizione di montaggio devono quindi essere considerati come un sistema completo piuttosto che come dimensioni isolate.

Gli ingranaggi conici diritti sono particolarmente interessanti quando l'applicazione non richiede l'innesto fluido ad alta velocità associato a design a denti curvi più complessi. La disposizione relativamente semplice dei denti può essere vantaggiosa anche per determinati sistemi meccanici a velocità da bassa a moderata, apparecchiature compatte, azionamenti di macchinari e applicazioni di sostituzione.

Punto chiave: Un ingranaggio conico dritto dovrebbe essere specificato in base al sistema di trasmissione completo, non semplicemente in base al diametro esterno o al numero di denti.

2. Principali caratteristiche strutturali

Un ingranaggio affidabile inizia con una chiara comprensione della sua geometria. Diversi parametri influiscono direttamente sulla compatibilità, sulla capacità di carico e sull'installazione.

Parametro	Perché è importante	Preoccupazione dell'acquirente
Conteggio dei denti	Influisce sul rapporto di trasmissione e sulla geometria.	Deve corrispondere all'ingranaggio di accoppiamento.
Diametro primitivo	Determina le dimensioni fondamentali dell'ingranaggio.	Importante per lo spazio di installazione.
Larghezza faccia	Influisce sul contatto dei denti e sulla distribuzione del carico.	Deve essere adatto al carico previsto.
Angolo dell'albero	Definisce l'orientamento relativo degli alberi.	Fondamentale per la compatibilità dell'accoppiamento.
Gioco	Fornisce l'autorizzazione operativa necessaria.	Un gioco eccessivo o insufficiente può creare problemi.

3. Considerazioni sui materiali e sul trattamento termico

La scelta del materiale è una delle decisioni più importanti quando si acquistano ingranaggi in metallo. Un ingranaggio utilizzato in un meccanismo di imballaggio con carico leggero ha requisiti molto diversi da un ingranaggio che funziona continuamente con una coppia elevata.

Le scelte ingegneristiche comuni includono acciai al carbonio, acciai legati, acciai inossidabili e altri tipi di metalli specializzati. Il materiale appropriato dipende dal carico, dall'ambiente operativo, dall'esposizione alla corrosione, dalla velocità, dalla durata prevista, dal metodo di produzione e dal trattamento termico disponibile.

Acciaio al carbonio:Spesso considerato per applicazioni meccaniche sensibili ai costi in cui si applicano requisiti di prestazioni moderati.
Acciaio legato:Adatto quando è richiesta maggiore robustezza, resistenza all'usura o capacità di trattamento termico.
Acciaio inossidabile:Utile laddove la resistenza alla corrosione è una considerazione importante.
Acciaio trattato termicamente:Può fornire una superficie di lavoro più dura pur mantenendo le proprietà del nucleo adeguate se adeguatamente specificato.

Il trattamento termico non dovrebbe mai essere selezionato indipendentemente dal design dell'ingranaggio. La durezza, la profondità della cassa ove applicabile, le proprietà del nucleo, la stabilità dimensionale e i successivi requisiti di finitura devono essere considerati insieme.

4. Come il design influenza le prestazioni

Le prestazioni degli ingranaggi sono determinate dall'interazione tra geometria, materiale, precisione di produzione, installazione, lubrificazione e condizioni operative. Un ingranaggio teoricamente adatto può comunque funzionare male se i componenti accoppiati non sono allineati correttamente.

Carico

La coppia e la potenza trasmessa determinano la forza del dente richiesta e le dimensioni complessive dell'ingranaggio.

Velocità

Una velocità operativa più elevata può aumentare la sensibilità alla precisione dei denti, alle vibrazioni, alla lubrificazione e al bilanciamento.

Allineamento

Un allineamento errato dell'albero o dell'alloggiamento può creare un contatto irregolare e accelerare l'usura dei denti.

Lubrificazione

La corretta selezione e manutenzione del lubrificante aiutano a ridurre l'attrito, il calore e i danni alla superficie.

5. Applicazioni industriali

Gli ingranaggi conici diritti in metallo possono essere trovati in sistemi meccanici che necessitano di trasmissione di potenza angolare senza richiedere una configurazione di ingranaggi altamente complessa.

Macchinari industriali e gruppi di trasmissione
Attrezzature per la movimentazione dei materiali
Macchine per l'imballaggio
Sistemi di trasporto
Macchine agricole
Macchine utensili e meccanismi ausiliari
Sistemi meccanici automobilistici e relativi ai veicoli
Apparecchiature di trasmissione di potenza per uso generale
Assemblaggi meccanici personalizzati

L'idoneità degli ingranaggi conici diritti dipende dalle condizioni operative effettive. Le applicazioni con requisiti impegnativi di alta velocità e bassa rumorosità possono richiedere una diversa configurazione degli ingranaggi conici, mentre i sistemi più semplici possono trarre vantaggio dalla geometria semplice dei denti dritti.

6. Cosa dovrebbero controllare gli acquirenti prima di ordinare

Molti problemi di acquisto si verificano perché l'acquirente fornisce solo il nome del prodotto e il diametro di base. Per un cambio sostitutivo o personalizzato, il produttore ha bisogno di informazioni sufficienti per riprodurre il rapporto di trasmissione previsto.

Numero di denti sul pignone e sull'ingranaggio
Rapporto di trasmissione richiesto
Informazioni sulla presentazione o sul modulo
Angolo di pressione e geometria rilevante
Angolo dell'albero
Diametro esterno e larghezza della faccia
Requisiti del diametro del foro e della sede della chiavetta
Materiale richiesto
Requisiti del trattamento termico
Velocità e coppia operativa
Dimensioni di installazione
Quantità richiesta e programma di produzione
Ispezione e requisiti dimensionali

Se l'attrezzatura originale è disponibile, fornire un disegno, un campione, fotografie con misure o una specifica completa dell'attrezzatura può ridurre significativamente gli errori di comunicazione. Per i progetti di sostituzione, le informazioni sull'ingranaggio accoppiato sono altrettanto importanti perché due ingranaggi devono essere compatibili come coppia.

7. Produzione e controllo qualità

La qualità della produzione influisce direttamente sul contatto dei denti, sulla consistenza dimensionale, sul comportamento di funzionamento e sulla durata. Gli ingranaggi conici diritti hanno una geometria conica, quindi il controllo della forma del dente e delle relative dimensioni richiede attrezzature, utensili, metodi di misurazione e controllo del processo adeguati.

Un processo di produzione affidabile normalmente comprende la verifica del materiale, la preparazione del grezzo, il taglio dei denti, il trattamento termico ove richiesto, la finitura, l'ispezione dimensionale e la verifica della qualità finale. A seconda dell'applicazione, l'ispezione può riguardare le dimensioni dei denti, la concentricità, il gioco, le dimensioni del foro, la durezza, le condizioni della superficie e le prestazioni di accoppiamento.

Per gli ordini industriali personalizzati, gli acquirenti devono anche chiedere come vengono approvati i campioni di produzione e come viene mantenuta la coerenza dimensionale durante la produzione in batch. Un fornitore in grado di comunicare chiaramente su disegni, tolleranze, materiali e requisiti di ispezione può aiutare a prevenire costose rilavorazioni.

8. Problemi comuni e loro cause

Problema osservato	Possibile causa	Controllo consigliato
Rumore anomalo	Allineamento inadeguato, contatto inadeguato, gioco eccessivo o condizioni operative.	Controllare il montaggio, il gioco, la lubrificazione e il contatto dei denti.
Usura rapida dei denti	Carico elevato, lubrificazione inadeguata, contaminazione o durezza inadeguata.	Esaminare il carico, il lubrificante, il materiale e le condizioni della superficie.
Contatto irregolare	Disallineamento dell'albero o mancata corrispondenza dimensionale.	Ispezionare la posizione di montaggio e le dimensioni degli ingranaggi di accoppiamento.
Guasto prematuro	Sovraccarico, carico d'urto, materiale errato o margine di progettazione insufficiente.	Ricalcolare le condizioni operative e rivedere le specifiche degli ingranaggi.

9. Ingranaggi conici diritti e ingranaggi conici a spirale

Sia gli ingranaggi conici diritti che quelli a spirale trasmettono potenza tra alberi intersecanti, ma la loro geometria dei denti è diversa. Gli ingranaggi conici dritti utilizzano denti conici dritti, mentre gli ingranaggi conici a spirale utilizzano denti curvi.

Caratteristica	Ingranaggio conico dritto	Ingranaggio conico a spirale
Forma del dente	Dritto	Curvo
Complessità produttiva	Generalmente più semplice	Generalmente più complesso
Forza tipica dell'applicazione	Molti sistemi a velocità da bassa a moderata	Spesso selezionato per applicazioni impegnative dal funzionamento regolare
Caratteristiche operative	Innesto dei denti semplice e diretto	Innesto dei denti più graduale

La configurazione appropriata dipende dalla velocità, dal carico, dai requisiti di rumore, dallo spazio di installazione, dalla capacità di produzione e dai requisiti totali del sistema. Un ingranaggio dovrebbe quindi essere selezionato in base alla macchina piuttosto che confrontando gli stili di denti isolatamente.

10. Ingranaggi conici dritti in metallo personalizzati

Gli ingranaggi standard sono convenienti quando le dimensioni esistenti corrispondono alla macchina. Tuttavia, molti progetti industriali richiedono ingranaggi personalizzati perché lo spazio di installazione disponibile, la disposizione degli alberi, il carico, l'interfaccia di montaggio o le dimensioni di sostituzione non sono standard.

Jinjiang Feida Machinery Co., Ltd. può essere presa in considerazione per progetti che richiedono componenti di ingranaggi metallici personalizzati sulla base di disegni tecnici, campioni, requisiti dimensionali o informazioni sull'applicazione. Per gli acquirenti B2B, il punto di partenza più utile è una specifica tecnica completa piuttosto che semplicemente richiedere un prezzo per “ingranaggi conici diritti”.

Un brief pratico sulla personalizzazione

Quando si contatta un produttore, preparare:

Disegni di ingranaggi o file CAD
Conteggio dei denti e rapporto di trasmissione
Informazioni sul modulo o sulla piazzola
Angolo dell'albero e dimensioni di montaggio
Requisiti di materiale e durezza
Coppia e velocità di funzionamento
Quantità richiesta
Ambiente applicativo
Requisiti di ispezione e tolleranza
Programma di consegna target

Queste informazioni consentono al produttore di valutare se il progetto proposto, il materiale, il percorso di lavorazione e i requisiti di qualità sono compatibili con l'applicazione prevista.

11. Domande frequenti

Gli ingranaggi conici diritti in metallo sono adatti per macchinari industriali?

SÌ. Possono essere utilizzati in molti sistemi di trasmissione industriale dove sono richiesti alberi intersecanti e trasmissione di potenza angolare. L'idoneità dipende dalla coppia effettiva, dalla velocità, dal ciclo di lavoro, dall'allineamento, dai requisiti di rumore e dalle condizioni ambientali.

Quale materiale viene comunemente utilizzato per gli ingranaggi conici in metallo?

Gli acciai al carbonio e gli acciai legati sono scelte comuni, mentre l'acciaio inossidabile e altri materiali specializzati possono essere selezionati per ambienti particolari. Il grado appropriato deve essere determinato in base al carico, all'usura, alla corrosione, al trattamento termico e ai requisiti di produzione.

Gli ingranaggi conici diritti possono essere personalizzati?

SÌ. La personalizzazione può includere numero di denti, modulo, dimensioni, foro, sede per chiavetta, angolo dell'albero, materiale, durezza, tolleranze e altri requisiti di interfaccia. Disegni tecnici o campioni possono rendere il processo di personalizzazione più preciso.

Come si può ridurre il rumore degli ingranaggi?

Il rumore può essere influenzato dalla precisione dei denti, dal gioco, dall'allineamento, dalle condizioni della superficie, dalla lubrificazione, dalla velocità di rotazione e dalla rigidità del montaggio. Dovrebbe essere controllato il gruppo completo della trasmissione invece di dare per scontato che il solo ingranaggio sia responsabile.

Quali informazioni devo fornire quando richiedo un preventivo?

Fornire disegni o campioni quando possibile, insieme al numero di denti, modulo o passo, dimensioni, materiale, durezza, angolo dell'albero, dettagli del foro, condizioni operative, quantità e requisiti di ispezione. Informazioni tecniche più complete generalmente rendono più efficienti le comunicazioni relative ai preventivi e alla produzione.

Per quanto tempo può funzionare un ingranaggio conico in metallo?

La durata varia in modo significativo in base al carico, alla velocità, al materiale, al trattamento termico, alla lubrificazione, all'allineamento, alla contaminazione, al ciclo di lavoro e alla precisione di produzione. Non esiste un valore di durata di servizio universale applicabile a ogni applicazione di ingranaggi.

12. Conclusione

Gli ingranaggi conici diritti in metallo rimangono una soluzione pratica per i sistemi meccanici che necessitano di una trasmissione affidabile della potenza angolare attraverso alberi intersecanti. La loro geometria dei denti relativamente semplice li rende utili in un'ampia gamma di macchinari, in particolare quando l'applicazione pone maggiore enfasi su trasmissione affidabile, installazione compatta, requisiti di produzione controllati e manutenibilità rispetto al funzionamento estremamente silenzioso ad alta velocità.

Per gli acquirenti, il passo più importante è far corrispondere le specifiche dell'ingranaggio all'ambiente operativo reale. Il numero dei denti, la geometria, il materiale, la durezza, la larghezza della faccia, l'angolo dell'albero, la velocità, la coppia, l'allineamento, la lubrificazione e le tolleranze di produzione dovrebbero essere tutti considerati prima dell'inizio della produzione.

Che tu abbia bisogno di componenti sostitutivi, lotti di produzione o parti di trasmissione progettate su misura, una comunicazione tecnica chiara può aiutare a ridurre i problemi di compatibilità e i costi di sviluppo inutili.Jinjiang Feida Machinery Co., Ltd.può collaborare con i clienti su requisiti di ingranaggi personalizzati in base alle specifiche del progetto e alle esigenze applicative.

Hai bisogno di ingranaggi conici dritti in metallo personalizzati?

Condividi il tuo disegno, campione, dimensioni, requisiti di materiale o dettagli dell'applicazione con Jinjiang Feida Machinery Co., Ltd. Il nostro team può aiutarti a valutare le specifiche e discutere una soluzione di ingranaggi personalizzata adatta per i tuoi macchinari. Contattaci.
