In che modo gli ingranaggi interni migliorano la precisione e la trasmissione di potenza?

Ingranaggi internisono organi di trasmissione di precisione in cui i denti sono formati sulla superficie interna di un ingranaggio a forma di anello. Se abbinati a un ingranaggio esterno, un ingranaggio planetario o un pignone, possono fornire una trasmissione di potenza compatta, un'elevata capacità di coppia, un innesto fluido e un uso efficiente dello spazio di installazione. Tuttavia, la scelta del profilo del dente, del materiale, della tolleranza di fabbricazione, del metodo di lubrificazione o dell'ingranaggio di accoppiamento errati può causare rumore, usura accelerata, gioco e guasti prematuri.

Questa guida spiega come funzionano gli ingranaggi interni, perché sono importanti, dove vengono utilizzati, come specificarli correttamente e cosa devono controllare gli acquirenti prima di effettuare un ordine.

Sommario

1. Comprendere gli ingranaggi interni
2. Come funziona la struttura
3. Principali vantaggi prestazionali
4. Applicazioni industriali comuni
5. Ingranaggi interni ed esterni a confronto
6. Come selezionare l'ingranaggio interno giusto
7. Considerazioni sulla produzione e sulla qualità
8. Installazione e manutenzione
9. Lista di controllo per l'acquisto
10. Domande frequenti
11. Asporto finale

1. Comprendere gli ingranaggi interni

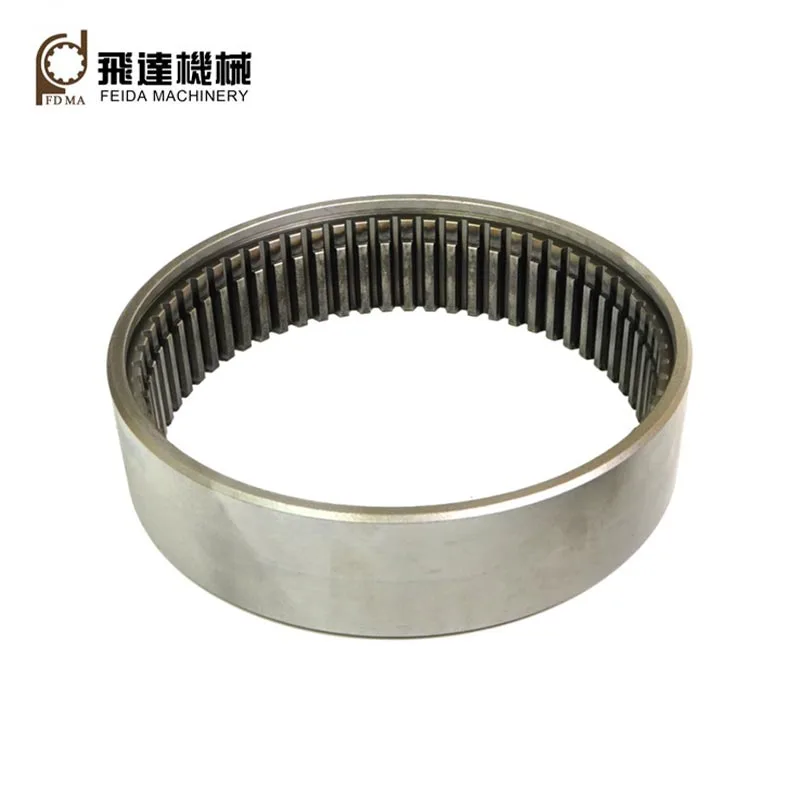

Un ingranaggio interno è un anello dentato in cui i denti dell'ingranaggio sono posizionati sulla circonferenza interna anziché sul diametro esterno. Funziona normalmente con un ingranaggio o pignone esterno i cui denti si ingranano con il profilo del dente interno.

Questa disposizione crea una geometria di trasmissione fondamentalmente diversa da una coppia di ingranaggi esterni convenzionale. Invece di affiancare due ingranaggi, l’ingranaggio più piccolo può funzionare all’interno dell’anello più grande. Il risultato è un meccanismo compatto in grado di trasmettere movimento rotatorio e coppia in un involucro relativamente piccolo.

Gli ingranaggi interni sono particolarmente preziosi quando i progettisti necessitano di rapporti di riduzione elevati, disposizioni concentriche di ingresso e uscita, funzionamento stabile o uso efficiente dello spazio disponibile. Sono quindi ampiamente associati a sistemi di ingranaggi planetari, macchinari di precisione, apparecchiature di automazione, azionamenti industriali e assemblaggi meccanici specializzati.

2. Come funziona la struttura

Il principio di funzionamento è semplice: la forza di rotazione viene trasferita attraverso il contatto tra i denti dell'ingranaggio interno e l'ingranaggio esterno accoppiato. Quando un componente ruota, le superfici dei denti si spingono l'una contro l'altra e creano un movimento controllato.

In una trasmissione planetaria, l'ingranaggio interno è comunemente chiamato corona dentata. Interagisce con gli ingranaggi planetari e un ingranaggio solare per creare diverse relazioni di velocità e coppia a seconda di quale membro è fisso, quale membro riceve input e quale membro fornisce output.

3. Principali vantaggi prestazionali

Per ingegneri e produttori di apparecchiature, gli ingranaggi interni possono risolvere contemporaneamente diverse sfide di progettazione meccanica.

Questi vantaggi diventano particolarmente importanti quando una macchina deve fornire un movimento affidabile in uno spazio di installazione limitato. Nelle applicazioni di precisione, anche piccoli miglioramenti nella precisione degli ingranaggi possono influenzare la coerenza del posizionamento, il rumore di funzionamento, la durata dei componenti e l'efficienza complessiva del sistema.

4. Applicazioni industriali comuni

Gli ingranaggi interni si trovano in molti sistemi in cui è richiesta una trasmissione compatta e controllata. Le loro applicazioni spaziano dai macchinari pesanti all'automazione di precisione.

• Riduttori epicicloidali:Le corone dentate interne sono componenti fondamentali in molti sistemi di trasmissione planetaria.
• Macchinari industriali:Le disposizioni compatte degli ingranaggi possono aiutare a guidare le apparecchiature dove lo spazio di installazione è limitato.
• Robotica e automazione:Gli ingranaggi interni accurati possono supportare il movimento controllato e il posizionamento ripetibile.
• Attrezzature per la movimentazione dei materiali:I sistemi di ingranaggi possono fornire una coppia controllata per trasportatori, meccanismi di sollevamento e gruppi di azionamento.
• Sistemi automotive e mobilità:Le trasmissioni planetarie utilizzano corone dentate interne per ottenere diversi rapporti di velocità e coppia.
• Macchine utensili:I componenti degli ingranaggi di precisione possono essere utilizzati in meccanismi compatti di controllo del movimento.

I requisiti applicativi variano notevolmente. Un riduttore industriale a bassa velocità può dare priorità alla capacità di carico e alla durata, mentre un attuatore robotico può porre maggiore enfasi su gioco, rumore, precisione dimensionale e ripetibilità.

5. Ingranaggi interni ed esterni a confronto

Gli ingranaggi interni ed esterni non sono semplicemente versioni intercambiabili dello stesso componente. La loro geometria, le condizioni di innesto, le applicazioni e le considerazioni sulla produzione differiscono.

6. Come selezionare l'ingranaggio interno giusto

La selezione di un ingranaggio interno dovrebbe iniziare dalle condizioni operative piuttosto che semplicemente dal diametro esterno o dal numero di denti. Un ingranaggio tecnicamente idoneo deve corrispondere al sistema di trasmissione completo.

1. Definire il requisito di coppia.Determinare la coppia continua, la coppia di picco, i carichi iniziali e i carichi d'urto previsti.
2. Confermare il rapporto di trasmissione.I numeri dei denti devono essere compatibili con la disposizione planetaria o degli ingranaggi prevista.
3. Controllare la velocità di rotazione.Velocità più elevate aumentano l'importanza dell'equilibrio, della precisione dei denti, della lubrificazione e della finitura superficiale.
4. Scegli il materiale adatto.Le opzioni comuni includono vari gradi di acciaio legato e altri materiali tecnici a seconda del carico e dell'ambiente operativo.
5. Specificare durezza e trattamento.Il trattamento termico o l'indurimento superficiale possono migliorare la resistenza all'usura e le prestazioni di carico.
6. Controllare le tolleranze dimensionali.La dimensione del foro, la geometria del passo, la concentricità, la eccentricità e il profilo del dente devono essere considerati insieme.
7. Considera l'ambiente di lavoro.Temperatura, contaminazione, umidità, lubrificazione e ciclo di lavoro possono influire sulla durata di servizio.

7. Considerazioni sulla produzione e sulla qualità

La produzione di ingranaggi interni può richiedere attrezzature specializzate e un attento controllo del processo poiché i denti si trovano all'interno del componente. Il percorso di produzione dipende dalle dimensioni dell'ingranaggio, dalla geometria dei denti, dal materiale, dalla precisione richiesta, dalla quantità di produzione e dall'applicazione.

Importanti fattori di qualità includono:

• Profilo dei denti accurato
• Dimensioni del passo corrette
• Spaziatura costante dei denti
• Concentricità controllata
• Basso runout indesiderato
• Durezza superficiale adeguata
• Finitura superficiale adeguata
• Controllo qualità tracciabile

Un fornitore affidabile dovrebbe essere in grado di discutere il materiale dell'ingranaggio, il processo di produzione, i requisiti dimensionali, il trattamento termico, gli standard di ispezione e l'applicazione prevista. Per i componenti personalizzati, i disegni e le specifiche tecniche devono essere esaminati attentamente prima dell'inizio della produzione.

Jinjiang Feida Machinery Co., Ltd.può collaborare con clienti che richiedono componenti di ingranaggi industriali e soluzioni meccaniche personalizzate, aiutando gli acquirenti a chiarire i requisiti tecnici prima della produzione.

8. Installazione e Manutenzione

Anche un ingranaggio interno di alta qualità può subire un'usura prematura se installato o utilizzato in modo errato. Il corretto allineamento e lubrificazione sono particolarmente importanti perché i denti degli ingranaggi devono mantenere lo schema di contatto previsto durante il funzionamento.

La frequenza di manutenzione dovrebbe riflettere la velocità operativa, il carico, il ciclo di lavoro, il livello di contaminazione e le raccomandazioni del produttore. Il rilevamento precoce dell'usura anomala dei denti può impedire che il danno si diffonda agli ingranaggi e ai cuscinetti accoppiati.

9. Lista di controllo degli acquisti per acquirenti industriali

Quando acquistano ingranaggi interni, gli acquirenti spesso si concentrano innanzitutto sul prezzo. Tuttavia, il prezzo iniziale più basso potrebbe non produrre il costo totale più basso se la scarsa precisione dimensionale o i materiali non idonei comportano tempi di inattività e spese di sostituzione.

Per gli ingranaggi interni personalizzati, un disegno tecnico dettagliato è uno dei documenti più utili che un acquirente possa fornire. Se un disegno non è disponibile, fornire dimensioni, fotografie, campioni, informazioni sugli ingranaggi di accoppiamento e dati sull'applicazione può aiutare il produttore a valutare il requisito.

10. Domande frequenti

11. Asporto finale

Gli ingranaggi interni forniscono una soluzione efficiente per sistemi di trasmissione compatti e ad alte prestazioni. La disposizione interna dei denti li rende particolarmente preziosi nei riduttori epicicloidali e in altre applicazioni in cui lo spazio, la coppia, la precisione e il movimento controllato sono importanti.

Per acquirenti e ingegneri, un approvvigionamento di successo implica qualcosa di più della semplice selezione di un ingranaggio in base al diametro e al numero di denti. Il materiale, la geometria dei denti, la durezza, la tolleranza dimensionale, la velocità operativa, la coppia, la lubrificazione, i componenti di accoppiamento e il controllo di qualità influenzano tutti le prestazioni finali della trasmissione.

Lavorare con un produttore esperto può semplificare il processo di specifica, soprattutto quando il progetto richiede dimensioni personalizzate o prestazioni specifiche dell'applicazione. Un disegno tecnico chiaro, dati operativi completi e una comunicazione accurata dell'applicazione prevista possono ridurre significativamente il rischio di selezionare un componente non adatto.

Hai bisogno di una soluzione affidabile per l'ingranaggio interno?

Se stai acquistando ingranaggi interni per macchinari industriali, trasmissioni epicicloidali, apparecchiature di automazione o assemblaggi meccanici personalizzati,Jinjiang Feida Machinery Co., Ltd.può aiutarti a valutare le tue esigenze e sviluppare una soluzione adeguata.

Contattacicon i tuoi disegni, specifiche, requisiti applicativi o campioni di ingranaggi esistenti per discutere il tuo progetto.
