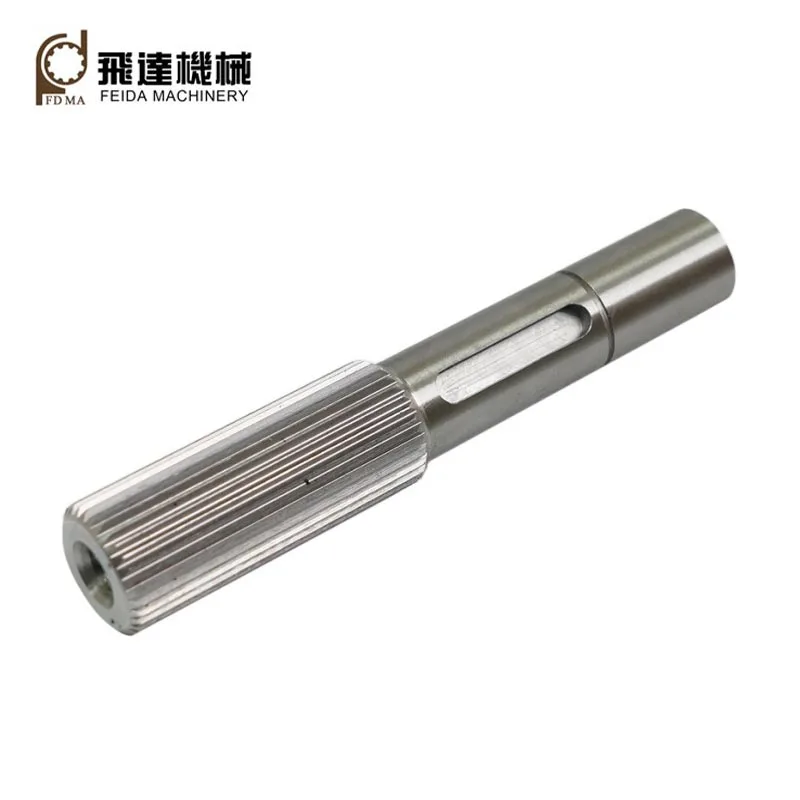

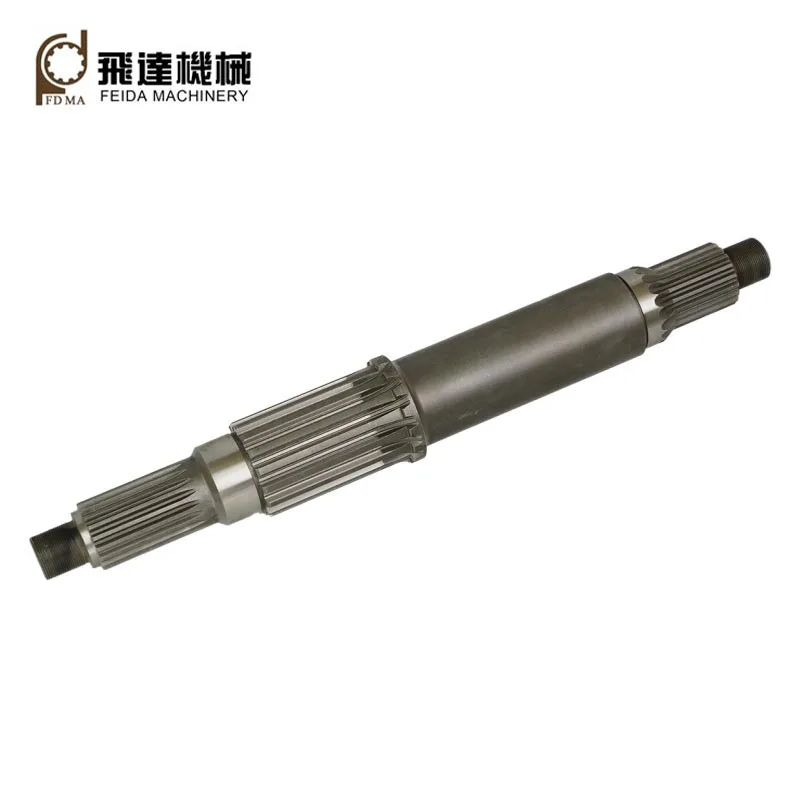

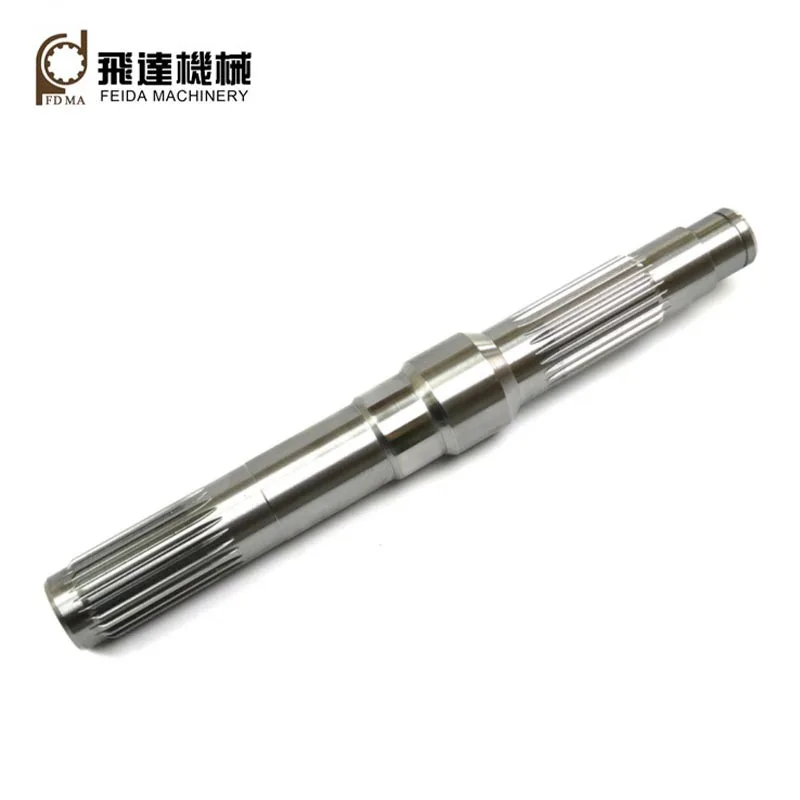

Alberi scanalati

Personalizzati dalla fabbrica Feida Machinery, gli alberi scanalati sono componenti meccanici dotati di creste o denti e funzione ingranando con le scanalature nei componenti accoppiati, trasferendo la coppia ai componenti accoppiati.Inoltre trasmettere coppia, hanno anche funzioni come l'assorbimento del disallineamento, l'aumento della resistenza, la riduzione delle vibrazioni e rumore, semplificazione del montaggio e smontaggio, scorrimento assiale, ecc.

Due tipi comuni

1. Rettangolare: grazie ai denti dritti con sommità e radici rettangolari (piatte), presentano i vantaggi di design semplice, bassi costi di produzione e facilità di lavorazione e ispezione.
2. Evolvente: hanno curve ad evolvente (simili ai denti degli ingranaggi), radici dei denti arrotondate, passo uniforme, con conseguente funzione autocentrante, elevata capacità di carico, elevata resistenza e intercambiabilità.

Parametro fondamentale

Modulo:M0.5-5
Grado di precisione: ISO/DIN 6-10
Numero di denti: maggiore è il numero di denti, maggiore è la capacità di carico
Angolo di pressione: i valori comuni sono 30, 37,5 e 45 gradi.
Un angolo di pressione più piccolo offre una maggiore capacità di carico; angoli più grandi sono migliori per le connessioni scorrevoli.
Diametro primitivo: il cerchio di riferimento teorico.

Applicazione

Gli alberi scanalati ad evolvente sono adatti per connessioni con carichi elevati, requisiti di elevata precisione di centraggio e grandi dimensioni dimensioni. Sono generalmente utilizzati in un'ampia gamma di applicazioni, come i sistemi di propulsione automobilistica, sterzo meccanismi, motori di barche, sistemi di eliche, argani, motori di aerei, cambi, differenziali, scatole di trasferimento, ecc.

Dopo oltre 30 anni di sviluppo, Feida Machinery ha ora tre stabilimenti: uno per la trasmissione meccanica componenti, uno per pezzi di precisione personalizzati e uno per parti in lamiera. Siamo in grado di produrre alta qualità spline alberi che utilizzano tecniche di lavorazione delle scanalature CNC (ad esempio, dentatura, sagomatura, brocciatura, rettifica, ecc.) e alta qualità crudo materiali (ad esempio, 40Cr, 42CrMo, 20CrMnTi, 6061, 7075, ecc.).

L'intero processo di lavorazione

Materie prime → Forgiatura → Tornitura → Lavorazione spline → Fresatura → Trattamento termico → Rettifica → Ispezione → Imballaggio e spedizione

Principali attrezzature di produzione

Con oltre 30 anni di sviluppo, Feida Machinery dispone di una serie completa di produzione avanzata attrezzature, compresi Tornio CNC, dentatrice per ingranaggi CNC, modellatrice per ingranaggi CNC, rasatrici per ingranaggi CNC, brocciatrice per scanalature CNC, ingranaggi CNC smerigliatrice, CNC centro di lavoro, ecc.

Trattamento termico

I nostri processi di trattamento termico comprendono tempra e rinvenimento, cementazione e tempra, tempra ad alta frequenza, carbonitrurazione, nitrurazione, ecc. Attraverso il trattamento termico, le proprietà meccaniche dei nostri alberi scanalati possono essere ottimizzato molto bene.

Domande frequenti

Come garantite la qualità delle parti di precisione?

Feida ha superato la certificazione del sistema di gestione della qualità ISO:2015.
Implementiamo un sistema di controllo qualità (QC) multifase:
Ispezione iniziale dell'articolo (FAI): verifica dimensionale completa prima dell'inizio della produzione di massa.
Controllo qualità in-process (IPQC): controlli a campione ogni 2-3 ore durante il processo di lavorazione.
Ispezione finale al 100%: ogni parte viene sottoposta a un controllo finale per dimensioni e finitura superficiale prima dell'imballaggio.

Come sono i vostri servizi post-vendita?

Abbiamo creato un sistema completo di assistenza post-vendita, che fornisce supporto tecnico e soluzioni tempestive per garantire che i clienti non abbiano preoccupazioni durante l'uso.
